要CPU跑更快需要什麼?

圖片

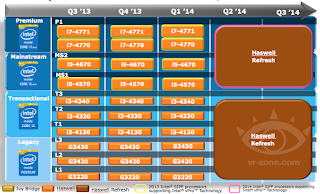

多年以來桌機處理器CPU廠商,就僅intel與AMD這兩家,一直在研發跑(RUN)更快的CPU.要讓CPU跑更快只有三種方法: 一是廠商研發更先進的CPU晶片半導體製程技術,做更小面積晶片,讓電壓電流變更低所產生耗電也低一些,而AMD的CPU晶片的半導體製程技術在台灣由台積電代工下目前作出28奈米(28nm)晶片,另一家霸主intel有自家世界排名第一的晶片製造廠,作出22奈米(22nm)晶片半導體製程技術,據消息intel在下一代CPU朝14奈米(14nm)晶片挺進. 二是廠商研發更先進的處理器架構,改良它或更好的設計全新處理器架構,目前最快的處理器架構設計者是intel CPU,它跑的最快,AMD約落後intel一個世代,而且intel在1~2年就作處理器架構強化,讓CPU晶片半導體製程做更小與更新處理器架構,intel它一直保持是桌機與筆電用的CPU世界霸主. 三是自己超頻CPU,自行給CPU提高供電的電壓與電流,電流大小是隨著加電壓而增加要這樣做是需可超頻主機板與有加擠鋁散熱片的超頻記憶體,與超頻用CPU,記憶體,主機板三者缺一不可,最後CPU也要廠商標明可超頻的,才可給CPU加電壓超頻,提升工作時脈,超越原本額定時脈獲得高效能.



intel有自家世界排名第一的晶片製造廠,AMD賣掉晶片製造廠後可能由台灣台積電代工或位於馬來西亞地區工廠代工,INTEL和AMD各款CPU搭R9 290X顯卡以Battlefield 4電玩遊戲跑分效能

謝謝收看

記憶體是做什麼?

圖片
簡單來說,電腦裡面總共有三大重要零組件除了主機板(Mainboard ,MB)就是重要的處理器(Central Processing Unit ,CPU)負責運算,另一是硬碟(磁錄式硬碟HDD與固態硬碟SSD)儲存所有資料在這裡,但是硬碟的存取速度慢跟不上處理器(CPU),可以說處理器的大部分時間,幾乎都是在等待硬碟裡的資料,因此有了記憶體(動態隨機存取記憶體Dynamic Random Access Memory ,DRAM )DRAM用來當作處理器(CPU)與硬碟(HDD與SSD)間的緩衝,這就是記憶體最主要功能.所以要讓電腦跑的快,除了處理器的運算時脈要高,硬碟機的存取速度要高(ㄧ般SATA SSD可達讀寫500MB/Sec)就要作超頻CPU了(O.C Over Clock CPU),使用超頻記憶體(O.C MEM)了.

[說明] 1.近代電腦三大核心零組件指的是(1)中央處理器(CPU運算處理),(2)儲存裝置(硬碟與PCIe SSD與M.2 SSD與mSATA SSD與隨身碟與SD記憶卡與光碟機都算是儲存裝置),(3)輸出入裝置(I/O裝置)就是螢幕顯示與滑鼠和鍵盤與印表機和電腦喇叭音效和顯示卡和超商商品條碼掃描器也是I/O裝置
2.電腦超頻是為讓電腦跑(RUN 運算)的更快而作超頻CPU而配合使用的超頻記憶體(O.C MEM)就是製造記憶體廠商經挑選過程來配對過的雙通道記憶體或intel平台的4通道記憶體了,有它才可配合主機板作記憶體加電壓調整DDR3規格跑的額定電壓1.5V再把它加上0.xxV超出1.5V以上的記憶體電壓來達成提升記憶體讀取/寫入速度xxxxx MB/Sec(傳統硬碟的讀/寫速度僅1xx MB/Sec)就是經電壓調整的CPU與記憶體的時脈都增加就是所謂超頻,讓打電玩的電腦變快.

3.各種桌機和筆電的標準記憶體模組 Size (JEDEC規範的尺寸),圖中:DIMM(Dual Inline Memory Module)是最長的為桌機使用,在DDR SDRAM(DIMM封裝)為184pin和DDR2 SDRAM與DDR3 SDRAM(皆是DIMM封裝)皆為240pin.又圖中:另一種SO-DIMM(Small Outline DIMM)是第三長的為筆電的平台環境規格,追求小型化的ITX主機板和工業崁入式電腦為妥善利用空間主機板也用SO-DIMM記…

BT下載專用機使用NAS更好

圖片
很多人喜歡拿家裡舊電腦廢物利用,它可是比你的新電腦還耗電,又為它買很貴的80+plus白金電源供應器,換上去可能不會很省電,再則很貴的PSU的錢可能再貼一些就可買NAS,加上為長時間開機而設計的ARM省電架構處理器,只是BT下載專用機(動物機)功能,而買單槽HDD的NAS(Network Attached Storage 網路磁碟機)就夠用了. 電腦電源供應器(PSU),在2013年電價高漲時代,需選購有80+plus認證效率的PSU以下式各等級認證在20%.50%.100%負載時的交流轉換直流效率: 認證等級                    電源電壓115Vac時                   20%輕載         50%中載             100%重載             銅牌             82%              85%                   82%          銀牌             85%              88%                   85% 金牌             87%              90%                   87% 白金牌          90%               92%                   89% 舊電腦換上白金電源供應器長時間開機能省多少電呢?耗電瓦數,買耗電瓦數測量器插座式量測器,即可知!!

而單槽HDD的NAS是為長時間開機的ARM省電架構處理器,如:Synology的NAS DS112J(下圖) 正面1個電源開關3個(硬碟/網路連線/運作)指示燈
  背面1個外接電源轉接器12Vdc插孔,2個USB2.0(支援外接無線網卡),1個RJ-45網路連接埠(Gigabit)


 這是Synology NAS DS112J 開箱影片,沒有裝HDD的$NT4500元,DS112J裝上2TB HDD的$NT6990元


這DS112J硬體規格 CPU:           1Ghz  Marvell Kirkwood  [ 算是嵌入式系統(Embedded system)的ARM架構CPU是Marvell公司製造 ]<

用2TB以上大容量硬碟

現在安裝超過2TB以上大容量HDD要注意與Windows作業系統相容性: 作業系統版本                   主機版韌體                     開機碟                                   資料碟
Win7/vista                     UEFI  作業系統64bit需規劃為GPT磁碟(作業系統32bit/64bit皆支援)
Win7/vista                    傳統BIOS介面                皆不可行                                 需規劃為GPT磁碟(作業系統32bit/64bit皆支援)
Win XP                          傳統BIOS介面                皆不可行                                 皆不可行 在Win7/vista作業系統中裝一顆新硬碟,會發現一顆新硬碟,並進行初始化為MBR的GPT格式...一般均使用MBR格式(Master Boots Record:主開機記錄,又稱主引導磁區),因這格式通用所有Windows版本,而GPT格式是在Win7/vista作業系統才支援,但MBR格式只支援最大容量2TB HDD,所以超過2TB就要用GPT硬碟分割表(GUID Partition Table,GPT)來初始化HDD,經使用GPT格式後Win7/vista作業系統才抓得到2TB以上容量,也才能完全使用超過2TB容量的HDD...而Win XP不支援GPT格式因此就無法使用超過2TB HDD. 結論:在Win XP作業系統中皆不能使用超過2TB HDD,在Win7/vista作業系統不論是32bit或64bit皆可把超過2TB容量部分的HDD當作資料碟,在Win7/vista 64bit作業系統配合主機版韌體是使用UEFI介面才可使用超過2TB容量的整顆HDD當作開機碟.



歡迎蒞臨我的facebook https://www.facebook.com/zhongching.pam


謝謝收看

散熱風扇怎麼選?

圖片
你買機殼來組裝是用附贈風扇?有更換CPU散熱器嗎?還是用散熱最好的水冷卻散熱排風扇!今天就這些零組件都要一個好風扇,但貴就一定是好,而便宜就一定不是靜音的系統散熱風扇嗎?看我最愛的風扇你覺的漂亮嗎?ARCTIC COOLING (瑞士商北極星) F12 TC機殼12cm散熱風扇吃電流0.21A耗電量2.52W轉速範圍300~1350rpm/3pin插頭12Vdc,價格約320元,外觀是黑白配色,買來看實體時更美麗!所以機殼要買側板有開透明窗的!在14cm風扇一般轉速最高1000rpm~1800rpm 以下,而12cm風扇一般最高轉速約1200rpm~3600rpm以下,在9cm或9cm以下風扇的最高轉速更高。


ARCTIC COOLING(瑞商北極星)F12 TC風扇的風扇馬達軸承使用日本松下(Panasonic)的流體動力軸承(F D B , Fluid Dynamic Bearing , FDB軸承 英文解說 )在其它大品牌風扇產品也普遍使用它






有買風扇的玩家這個最多,它是12Vdc的3pin接頭

所以除了空冷CPU散熱器與CORSAIR水冷卻CPU散熱排的原廠專屬風扇,這些是4pin或特殊專屬接頭的外,不論是12cm或14cm或更大更小的風扇與扇葉外觀帶有色彩繽紛顏色LED灯的風扇,但今日(2013年)高階主機板用的散熱風扇是4Pin的除外,在以往機殼散熱用的風扇都是3pin電壓12Vdc且吃電流都很小,除非裝了多個高轉速的達3600轉大風扇,如像台達9cm風扇轉3600rpm是僅有3片扇葉 聲勢驚人,馬達軸承是滾珠軸承(ball bearing),但扇葉的風切噪音很大,吃電流才0.07A,但作機殼後吹排風散熱效果佳, 台北光華以前就有一家風扇專賣店有賣或台灣網購也很多,這是銀欣科技的穿甲彈系列裡AP121風扇所附的大4pin轉3組2線插座有5V, 7V, 12V三種固定電壓的選擇,這個最實用!可選任意品牌任意轉速風扇,配合使用就不會有噪音問題了。比如額定12Vdc電壓風扇接這5Vdc電壓插座,風扇的轉速一定減半,相對所聽到的噪音就減少了。
一般CPU用散熱器風扇,它都是4pin接頭內含一條轉速回授信號(控制信號),如果你的塔式空冷CPU散熱器要加強散熱追加一只4pin PWM散熱風扇,只需要有這條線

塔式空冷CPU散熱器再追加一個4Pin PWM風扇用2轉1線組…

mini-ITX酷媽mini 110機殼 ( mini 110 / MIN-110-KKA200 )

圖片
黑色酷冷至尊(CoolerMaster) Mini 110迷你超薄,機箱厚度僅7公分 (70mm) 的黑色Mini-ITX機箱也是放客廳作HTPC使用,黑色面板有2個高速USB 3.0和裝一個5.25英寸超薄型光碟機,和各裝一個3.5"硬碟或2.5" SSD的安裝,前面右側邊有一個6公分(60mm)風扇多個通風孔提供穩定的空氣對流來散熱,上蓋有開通風口附有灰塵過濾網提供了灰塵過濾易於維護,買了機殼內附一個Flex ATX 200W電源供應器,這HTPC機殼可以垂直和水平放置. CoolerMaster MINI 110是2014年今天是酷媽眾多機殼裡最迷你的


酷媽MINI 110機殼已內含一個FTX 200W特殊規格電源供應器,這機殼的缺失是不能用一般ATX常規電源供應器,當原廠附給的特殊FTX規格電供器壞掉時這台機殼就報廢了...XD


mini 110機殼上蓋有通風孔在CPU位置上方幫助CPU原廠空冷散熱器的空氣對流散熱有過濾網易於維護 , 且機殼上蓋或全機的鍍鋅鐵板厚度有0.7~0.8mm ( 1mm 毫米 =  0.1cm 公分 ) 鐵板都有經折邊加工 , 這台機殼的上蓋拆下裝機時不會軟心心的變型...


mini 110機殼的光碟機是僅可裝5.25"超薄型光碟機和機殼內唯一的6公分(60mm)風扇作全機的吸入空氣作對流散熱


mini 110機殼組成的5.25"超薄型光碟機與3.5"HDD和mini-itx主機板的全組主機,想裝高階CPU那下吹式空冷CPU散熱器高度不可超過5.5公分,儲存裝置HDD和SSD僅可各安裝1只,這迷你機殼沒多餘空間給你裝硬碟,就是擺在書桌上不佔空間的小體積機殼取捨




     這台mini 110機殼最好是intel 1150腳位 cpu平台裝機,這intel Haswell (1150腳位 ) cpu 內部有 HD4400 與 HD4600 顯卡 ,其實在intel Haswell (1150腳位 ) cpu內含顯卡共有3種等級是GT1與GT2和GT3說明如下 :  GT1指的是intel Haswell世代 Celeron與Pentium cpu 的內建GT1顯示卡,而GT2指的是intel用在Core i3 , Core i5 , Core i7的內建顯卡正式名稱為HD Graphics 4…

機殼小常識

圖片
機殼是電腦零組件的家,能夠把分散開來的零組件固定好,提供一個穩定且不受外界影響的環境.同時機殼也提供一個良好的散熱效果,確保高性能零組件能夠有著良好的空氣對流,以便將廢熱經由我們所設定的風扇數量~大小~位置所排出.    機殼的大/中/小機殼沒有一定規則,一般來說可安裝ATX主機板的機殼通常是中型直立機殼的大小,內部可容下5.25"裝置大約有5個槽,3.5"裝置同時也可裝SSD也是大約有5個槽,也就是全部擴充槽裝置數約為10個裝置左右.更為大型的高塔型直立機殼,5.25"和2.5"的擴充槽裝置數目更多達12個~15個左右,各家機殼商作的數目不一;但可裝的主機板比中型直立機殼的ATX更大,可裝E-ATX主機板,商業伺服器內用主機板的一種,外觀大小上是3種機殼尺寸裡最高大.最小型的小機殼最大僅可容下u-ATX主機板和包括mini-ITX主機板的容量大小,5.25"裝置的擴充槽大約1~3組, 3.5"裝置(SSD)擴充槽可裝也是少少的2~3個左右而已.在不要求RAID硬碟擴充的電腦,體積較小可放在桌子上重量也輕,也有特別款小機殼加寬拉長一些而高變矮一點這就變成可塞進E-ATX主機板.
左ATX排列至右ITX...等不同大小主機板,圖中無最大尺寸的E-ATX主機板   現今大/中型機殼都可走背線,以前古董CPU 286/386/486時代的IBM電腦都是機殼橫躺式的時候,根本不會有人想到要把線材藏到底部.到了直立式機殼時代,熱血電玩家們為因應遊戲順暢超頻CPU/顯卡而產生的大量廢熱才開始有人注重機殼內的空氣對流,另一方面CPU/GPU晶片面積都越做越大緣故隨著時光流逝漸漸零組件產生廢熱越來越多,開始注重電腦線材擺放位置,從剛開始讓它自然垂下,到後來有的講究整體空間規劃,將線材沿著機殼內邊緣走線,有人利用蛇管整理走線,將線綁好或固定黏貼背板整理線...也有利用機殼3.5"裝置處前下空間把多餘直流電源線塞到這裡...這都是走背線的前身,價錢幾百塊機殼也有走背板.當今機殼商乾脆將固定主機板那一面與那一面側板之間留下空間...除了必須經過的多條直流電源排線外還可放入暫時用不到或多餘電源線材,這就是直立式機殼永留傳的走背線方式,經規劃整理線在有開透明窗側板的機殼,就能擁有漂亮的視覺感官享受.但是機殼走背線的整線方式在電…
